Miksi törmäyssuojat ovat kriittinen osa kuormalavahyllyjärjestelmää?
Kuormalavahyllyt ovat teollisuus- ja logistiikkavarastojen selkäranka. Ne kantavat tuhansien kilojen kuormia ja mahdollistavat tehokkaan tilankäytön lattiasta kattoon. Mutta vaikka hyllyjärjestelmä itsessään olisi laadukas ja oikein asennettu, se on jatkuvasti alttiina yhdelle merkittävälle riskille: törmäyksille.

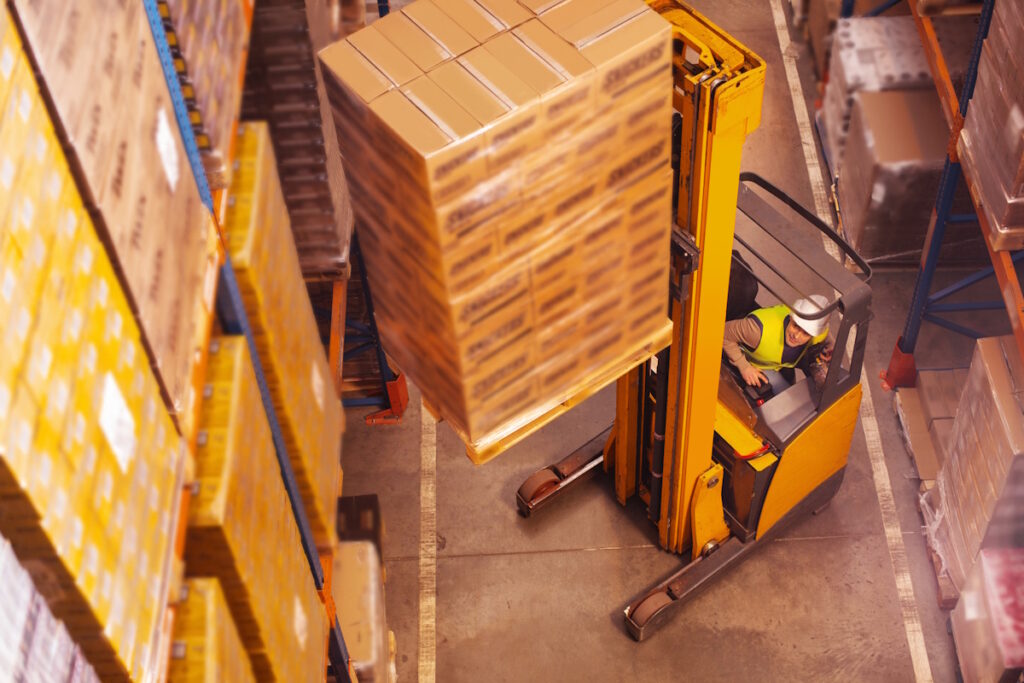

Varastoympäristö on dynaaminen. Trukit liikkuvat käytävillä, lavoja siirretään kiireessä, ja työskentely tapahtuu usein tiukassa aikataulussa. Pienikin ajovirhe tai hetkellinen huolimattomuus voi johtaa siihen, että trukin haarukka tai runko osuu hyllyn pystypylvääseen. Vaikka törmäys vaikuttaisi vähäiseltä, se voi heikentää kantavan rakenteen lujuutta merkittävästi.
Törmäysvaurion todelliset kustannukset
Usein ajatellaan, että yksittäinen kolhu on kosmeettinen haitta. Todellisuudessa tilanne on harvoin näin yksinkertainen. Pystypylvään vaurioituminen voi:
- heikentää kuormankantokykyä
- aiheuttaa rakenteellista epävakautta
- lisätä romahdusriskiä
- johtaa koko hyllyrivin purkamiseen
- aiheuttaa tuotantokatkoksia
Lisäksi on huomioitava välilliset kustannukset: työn keskeytyminen, tarkastukset, korjaukset, mahdolliset vakuutusasiat ja pahimmillaan henkilövahingot.
EN-standardien mukaisesti hyllyrakenteiden kuntoa tulee valvoa säännöllisesti. Törmäyssuojat ovat ennakoiva turvallisuustoimenpide, joka vähentää riskejä ennen kuin vahinkoa pääsee syntymään.
Turvallisuus ei ole lisävaruste
Törmäyssuojat eivät ole esteettinen lisä tai valinnainen varuste. Ne ovat osa turvallista ja vastuullista varastointijärjestelmää. Oikein mitoitettu ja oikein asennettu suoja:
- pidentää hyllyjärjestelmän käyttöikää
- vähentää korjaus- ja kunnossapitokustannuksia
- pienentää tapaturmariskiä
- tukee työturvallisuusvaatimusten täyttämistä
Kun varaston kokonaisuutta tarkastellaan pitkäjänteisesti, törmäyssuojien investointi on yksi kustannustehokkaimmista tavoista hallita riskiä.
Kuormalavahyllyjärjestelmän rakenne ja riskipisteet
Kuormalavahyllyjärjestelmä muodostuu pystypylväistä eli kehikoista sekä vaakasuorista palkeista, jotka yhdessä muodostavat kantavan rungon kuormalavoille. Rakenteen perusperiaate on yksinkertainen: palkit siirtävät kuorman pystypylväille ja pylväät edelleen lattiaan. Tämä kuormansiirtoketju toimii turvallisesti vain silloin, kun kaikki osat ovat ehjiä ja oikein asennettuja. Juuri tästä syystä pienikin rakenteellinen vaurio voi vaikuttaa koko hyllyjärjestelmän kantokykyyn.
Pystypylväät ovat kuormalavahyllyn kriittisin osa. Ne vastaavat rakenteen vakaudesta ja kantavat kaiken yläpuolisen kuorman. Varastoympäristössä pylväät sijaitsevat käytävien reunoilla, aivan trukkiliikenteen tuntumassa, mikä tekee niistä alttiita törmäyksille. Erityisesti pylväiden alaosat ovat riskialttiita, sillä trukkien haarukat, rungot ja vastapainot liikkuvat juuri tällä korkeudella. Kun pylväs taipuu tai painuu sisään edes muutaman millimetrin, sen kuormankantokyky heikkenee ja jännitykset rakenteessa muuttuvat. Tämä voi johtaa epätasaiseen kuormanjakoon ja pahimmillaan koko hyllyrivin vakauden heikkenemiseen.
Vaakapalkit puolestaan kannattelevat kuormalavoja ja siirtävät niiden painon pystyrakenteille. Vaikka palkit eivät yleensä ole ensimmäinen törmäyskohde, pylväsvauriot vaikuttavat suoraan myös palkkien toimintaan. Jos pylvään kiinnityspisteet vääntyvät, palkkien lukitusmekanismit eivät välttämättä toimi suunnitellulla tavalla. Tämä voi lisätä irtoamis- tai sortumisriskiä etenkin silloin, kun hyllyä kuormitetaan maksimiarvoihin asti.
Hyllyrivien päädyt muodostavat toisen merkittävän riskialueen. Päätyalueilla trukit kääntyvät, jarruttavat ja kiihdyttävät, jolloin törmäysriski kasvaa. Mitä vilkkaampaa liikenne on, sitä todennäköisempiä ovat osumat hyllyrakenteisiin. Kapeakäytäväjärjestelmissä liikkumatila on rajallinen, mikä korostaa suojauksen merkitystä entisestään. Käytännössä suurin osa törmäysvaurioista kohdistuu hyllyn ensimmäiseen pylvääseen käytävän puolella sekä päätykehikoiden kulmiin. Näiden alueiden suojaamatta jättäminen altistaa koko järjestelmän tarpeettomalle riskille.
Kuormalavahyllyjärjestelmän heikoin kohta ei siis välttämättä ole sen mitoituksessa, vaan suojaamattomissa rakenteissa. Kun riskipisteet tunnistetaan osaksi varaston normaalia toimintaympäristöä, törmäyssuojien rooli muuttuu selvästi perustelluksi turvallisuusratkaisuksi.
Törmäyssuojien tekninen toimintaperiaate
Törmäyssuojien ensisijainen tehtävä on estää iskun kohdistuminen suoraan hyllyn kantavaan rakenteeseen. Tekninen toimintaperiaate perustuu siihen, että suoja vastaanottaa ja ohjaa törmäysenergian pois pystypylväästä. Sen sijaan, että isku kohdistuisi ohuehkoon ja kuormitettuun teräsprofiiliin, se osuu erilliseen, vahvistettuun rakenteeseen, joka on suunniteltu kestämään mekaanista rasitusta.
Tyypillisesti törmäyssuojat valmistetaan vahvasta teräksestä, joka ankkuroidaan suoraan lattiaan. Näin mahdollinen törmäysenergia siirtyy suojan kautta betonilattiaan eikä hyllyrunkoon. Rakenteellinen etu syntyy siitä, että suoja toimii eräänlaisena puskurina hyllyn ja liikkuvan kaluston välissä. Iskun voima jakautuu laajemmalle alueelle ja kantava pylväs säästyy muodonmuutokselta. Joissakin ratkaisuissa hyödynnetään myös energiaa absorboivia materiaaleja, kuten polymeerejä tai komposiitteja, jotka vaimentavat iskua joustamalla.
Suojan korkeus, muoto ja kiinnitystapa vaikuttavat sen tehokkuuteen. Koska suurin osa törmäyksistä tapahtuu lattian läheisyydessä, suojien korkeus mitoitetaan vastaamaan trukkien kriittistä osumakorkeutta. Lisäksi suojan tulee olla riittävän etäällä itse pylväästä, jotta se ehtii ottaa vastaan iskun ennen kuin energia välittyy hyllyrakenteeseen. Oikea ankkurointi betonilattiaan on olennainen osa kokonaisuutta, sillä ilman asianmukaista kiinnitystä suoja ei pysty siirtämään törmäysenergiaa hallitusti.
Teknisesti tarkasteltuna törmäyssuojat eivät siis ole pelkkiä metallikappaleita hyllyn edessä, vaan ne ovat suunniteltu osa kuormaa kantavan järjestelmän riskienhallintaa. Kun suojaus toimii oikein, hylly säilyttää alkuperäisen lujuutensa ja kuormitusominaisuutensa myös tilanteissa, joissa varastossa tapahtuu inhimillisiä virheitä.
Törmäyssuojien eri tyypit ja käyttökohteet
Kuormalavahyllyjen törmäyssuojat voidaan jakaa rakenteensa ja käyttötarkoituksensa perusteella useisiin eri tyyppeihin. Yleisimpiä ovat etupylväänsuojat sekä päätysuojat, jotka on suunniteltu suojaamaan hyllyjärjestelmän riskialttiimpia kohtia.
Etupylväänsuojat asennetaan yksittäisten pystypylväiden eteen käytävän puolelle. Ne suojaavat erityisesti hyllyrivin ensimmäistä pylvästä, johon trukkien osumat useimmiten kohdistuvat. Tyypillinen korkeus on noin 400 millimetriä, mikä vastaa trukin haarukoiden ja rungon yleisintä osumakorkeutta. Etupylväänsuojat soveltuvat erityisesti pitkien hyllyrivien suojaamiseen, joissa yksittäiset pylväät ovat jatkuvasti liikenteen läheisyydessä.
Päätysuojat puolestaan suojaavat kokonaisia hyllyrivin päätykehikoita. Ne voivat olla yksipuoleisia tai kaksipuoleisia rakenteita riippuen siitä, altistuuko pääty liikenteelle yhdestä vai kahdesta suunnasta. Päätyalueet ovat varaston vilkkaimpia kohtia, sillä niissä tapahtuu kääntymistä ja suuntamuutoksia. Tämän vuoksi päätysuojat ovat erityisen tärkeitä kohteissa, joissa liikennemäärä on suuri tai käytävät ovat ahtaat.
Lisäksi varastoissa voidaan käyttää lattiaan kiinnitettäviä törmäysesteitä, jotka ohjaavat liikennettä ja estävät ajoneuvojen pääsyn liian lähelle hyllyrakenteita. Joissakin kohteissa hyödynnetään myös joustavia törmäyssuojajärjestelmiä, joissa materiaalin elastisuus auttaa vaimentamaan toistuvia iskuja. Näitä ratkaisuja käytetään usein alueilla, joissa pienet kosketukset ovat toistuvia mutta halutaan minimoida sekä hyllyn että ajoneuvon vauriot.
Oikean suojatyypin valinta riippuu varaston liikennejärjestelyistä, trukkikalustosta ja hyllyjärjestelmän rakenteesta. Tehokas suojaus syntyy kokonaisratkaisusta, jossa riskialueet tunnistetaan ja suojataan tarkoituksenmukaisella tavalla. Kun suojaus suunnitellaan osaksi varaston kokonaislayoutia, törmäyssuojat tukevat sekä turvallisuutta että kustannustehokasta toimintaa pitkällä aikavälillä.
Standardit, määräykset ja turvallisuusvaatimukset
Kuormalavahyllyihin ja niiden suojaamiseen liittyy useita standardeja ja turvallisuusvaatimuksia, jotka ohjaavat varastojen suunnittelua ja ylläpitoa. Eurooppalaiset EN-standardit määrittelevät hyllyrakenteiden mitoitusta, kuormitusta ja tarkastuskäytäntöjä koskevia periaatteita. Työturvallisuuslainsäädäntö puolestaan velvoittaa työnantajaa tunnistamaan ja hallitsemaan työympäristön riskit. Törmäyssuojat ovat osa tätä riskienhallintaa, sillä ne vähentävät rakenteellisia vaurioita ja niistä aiheutuvia vaaratilanteita. Säännölliset tarkastukset ja vaurioiden dokumentointi ovat keskeinen osa turvallista varastonhallintaa, mutta ennakoiva suojaus on usein tehokkain tapa ehkäistä ongelmia ennen niiden syntymistä.
Törmäyssuojien rooli osana varaston kokonaisturvallisuutta
Törmäyssuojat eivät ole irrallinen lisävaruste, vaan osa varaston kokonaisturvallisuutta. Ne täydentävät muita turvallisuusratkaisuja, kuten takasuojaverkkoja, selkeitä kulkureittejä ja toimivaa layout-suunnittelua. Erityisesti korkeissa hyllyjärjestelmissä pienikin alavaurio voi vaikuttaa koko rakenteen vakauteen, minkä vuoksi alaosien suojaaminen on kriittistä. Kun suojaus suunnitellaan samanaikaisesti hyllyjärjestelmän ja liikennejärjestelyjen kanssa, saavutetaan tasapainoinen ratkaisu, jossa tehokkuus ja turvallisuus tukevat toisiaan.
Kustannusanalyysi: Investointi vs. vauriokustannukset
Törmäyssuojien kustannus on yleensä pieni verrattuna hyllyvaurioiden aiheuttamiin kuluihin. Yhden vaurioituneen pystypylvään vaihtaminen voi vaatia kuorman purkamista, hyllyrivin osittaista purkua ja käyttökatkoksia, mikä kasvattaa kokonaiskustannuksia nopeasti. Lisäksi on huomioitava tapaturmariskin ja mahdollisten henkilövahinkojen vaikutus. Kun tarkastellaan investointia pitkällä aikavälillä, törmäyssuojat maksavat itsensä usein takaisin vähentyneinä korjaus- ja keskeytyskustannuksina. Ne ovat ennen kaikkea riskienhallinnan väline, ei pelkkä kuluerä.
Törmäyssuojien mitoitus ja oikea valinta
Oikea suojausratkaisu perustuu varaston toimintaympäristön analyysiin. Trukkityyppi, liikennemäärä, käytävien leveys ja hyllyjen kuormitus vaikuttavat siihen, millainen suojaus on tarkoituksenmukainen. Yksittäisten pylväiden suojaaminen voi riittää vähäliikenteisissä kohteissa, kun taas vilkkaissa varastoissa päätysuojat ja laajemmat törmäysesteet ovat perusteltuja. Mitoituksessa on huomioitava sekä suojan korkeus että kiinnitystapa, jotta se todella suojaa kantavaa rakennetta eikä siirrä iskuenergiaa hyllyyn.
Törmäyssuojien asennus ja kiinnitys – mitä tulee huomioida?
Törmäyssuojien toimivuus riippuu ratkaisevasti oikeasta asennuksesta. Suojat tulee ankkuroida kestävään betonilattiaan valmistajan ohjeiden mukaisesti. Kiinnityksen on oltava riittävän vahva siirtämään törmäysenergia lattiarakenteeseen. Lisäksi on varmistettava yhteensopivuus käytössä olevan hyllyjärjestelmän kanssa, jotta suoja ei rajoita käyttöä tai estä huoltoa. Ammattimainen asennus varmistaa, että suoja toimii suunnitellulla tavalla ja täyttää turvallisuusvaatimukset.
Huolto, tarkastukset ja vaurioiden hallinta
Vaikka törmäyssuojat vähentävät vaurioita, ne eivät poista tarvetta säännöllisille tarkastuksille. Hyllyrakenteiden kunto tulee arvioida vähintään vuosittain, ja kaikki havaitut vauriot on dokumentoitava. Myös törmäyssuojien kunto on tarkistettava, sillä toistuvat iskut voivat heikentää niiden rakennetta. Ennakoiva kunnossapito ja selkeät toimintamallit vauriotilanteissa varmistavat, että turvallisuustaso säilyy korkeana ja mahdolliset riskit havaitaan ajoissa.
Yleisimmät virheet törmäyssuojien valinnassa
Yleisimpiä virheitä on suojaamatta jättäminen niissä kohdissa, joissa riski on suurin, kuten hyllyrivien päädyissä. Myös alimitoitetut suojat tai puutteellinen kiinnitys heikentävät suojauksen tehoa. Joissakin tapauksissa suojaus tehdään vain osittain, jolloin kokonaisriskitaso ei merkittävästi pienene. Tehokas suojaus edellyttää kokonaisvaltaista tarkastelua, jossa varaston liikenne, hyllyrakenne ja turvallisuusvaatimukset arvioidaan yhdessä.
Törmäyssuojat osana vastuullista varastointia
Turvallinen varastointi on osa vastuullista liiketoimintaa. Törmäyssuojat pidentävät hyllyjärjestelmien käyttöikää ja vähentävät materiaalihukkaa, mikä tukee kestävän kehityksen tavoitteita. Kun rakenteet säilyvät ehjinä, vältetään ennenaikaiset vaihdot ja ylimääräiset resurssikulut. Suojausratkaisut voidaan nähdä osana yrityksen laajempaa turvallisuus- ja vastuullisuusstrategiaa, jossa tavoitteena on hallittu riskitaso ja pitkäjänteinen toiminta.
