Teollisuuden varastoinnin peruspilari teknisestä suunnittelusta käytännön valintaan
Kuormalavahylly on modernin logistiikan ja varastoinnin ehdoton kulmakivi. Siinä missä tavarat ennen kasattiin lattialle tai epämääräisiin pinoihin, kuormalavahyllyjärjestelmät ovat mullistaneet tavan, jolla yritykset hallitsevat varastotilojaan. Ne mahdollistavat kolmiulotteisen tilan täysimittaisen hyödyntämisen, parantavat turvallisuutta, nopeuttavat keräilyä ja tekevät varastosta selkeästi hallitun kokonaisuuden.
Kuormalavahyllyt eivät kuitenkaan ole yksi yhtenäinen tuoteryhmä – ne ovat laaja perhekunta erilaisia järjestelmiä, joista jokainen on suunniteltu tietynlaisia tarpeita varten. Väärä valinta voi tarkoittaa turhia kustannuksia, hukattua tilaa tai jopa turvallisuusriskejä. Oikea valinta puolestaan voi merkittävästi parantaa koko liiketoiminnan tehokkuutta.
Tässä artikkelissa käymme läpi kuormalavahyllyjen maailman perusteellisesti: niiden toimintaperiaatteet, eri tyypit, mitoitus, turvallisuusmääräykset, huolto sekä tulevaisuuden näkymät.
1. Kuormalavahyllyn perusrakenne ja toimintaperiaate
Rakenteen pääosat
Kuormalavahylly koostuu muutamasta peruskomponentista, jotka yhdessä muodostavat kantavan kokonaisuuden:
Tolpat (pylväät): Tolpat ovat hyllyn pystyelementit, jotka ottavat vastaan kuorman ja siirtävät sen lattialle. Ne valmistetaan yleensä kylmävalssatusta teräksestä, ja niihin on rei’itetty tai muotoiltu kiinnitysurat palkkeja varten. Tolppien profiili vaihtelee valmistajittain, mutta yleisiä muotoja ovat C-profiili, Z-profiili ja erilaiset hakasreiällä varustetut mallit.
Vaakapalkit (ripat): Vaakapalkit kiinnitetään tolppiin ja muodostavat tason, jolle kuormalavat asetetaan. Palkkien korkeus on säädettävissä, mikä tekee hyllyistä joustavia eri korkuisille kuormille. Palkeissa on yleensä turvalukitus, joka estää niiden tahattoman irtoamisen.
Vinotuet ja jäykisteet: Tolppien välille asennetaan vinotuet, jotka estävät hyllyn kaatumisen pitkittäissuunnassa. Poikittainen jäykkyys saadaan tolppaparien välisillä ristikkolevyillä.
Jalustalevyt: Tolppien alaosiin kiinnitetään jalustalevyt, jotka jakavat kuorman lattiapinnalle. Tolpat ankkuroidaan lattiaan pulttikiinnityksillä.
Lisävarusteet: Hyllyihin on saatavilla lukuisia lisävarusteita: suojalevyjä, törmäyssuojia, verkkopohjia, valaistusjärjestelmiä, tarrarunkoja ja vastaavia.
Kuormituksen jakautuminen
Hyllyn rakenteessa kuorma siirtyy seuraavasti: kuormalava → vaakapalkit → tolpat → jalustalevyt → lattia. Tämä ketju on toimintavarmuuden ja mitoituksen kannalta kriittinen. Jokaisen osan on kestettävä sille kohdistuva kuorma turvallisuusmarginaaleineen.
2. Kuormalavahyllyjen päätyypit
2.1 Perinteinen kuormalavahylly (Single Deep / Double Deep)

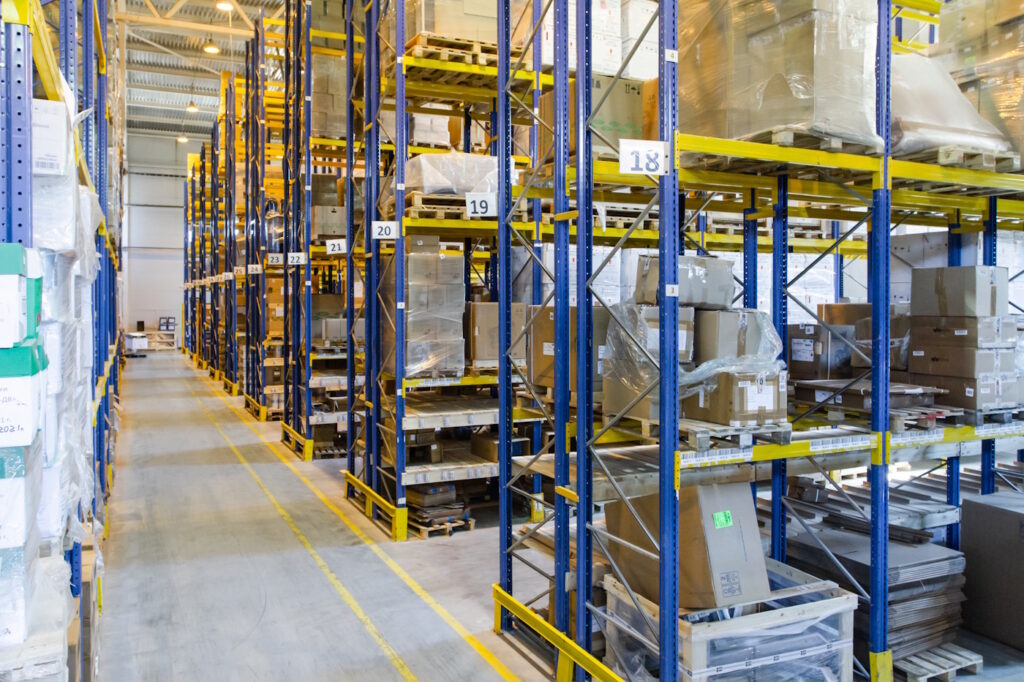

Yleisin hyllytyyppi on ns. yksirivinen kuormalavahylly, jossa lavat ovat varastoitu yhdessä rivissä ja jokainen lava on suoraan saatavissa käytävältä. Tämä on yksinkertaisin ja joustavin järjestelmä. Kuormalavahyllyä kutsutaan myös nimellä trukkihylly, teollisuushylly tai kuormahylly.
Yksirivinen (Single Deep):
- Jokainen lava on suoraan käsiteltävissä
- Soveltuu erinomaisesti FIFO-periaatteella (First In, First Out) toimivaan varastointiin
- Käytävätilaa kuluu suhteellisen paljon
- Paras valinta, kun nimikkeistö on laaja ja yksittäisiä lavoja pitää päästä hakemaan vapaasti
Kaksirivinen (Double Deep):
- Lavat varastoidaan kahteen riviin syvyyssuunnassa
- Vaatii erikoispiikillisen tai teleskoopipiikillä varustetun trukkilavan
- Tiheämpi varastointi, mutta LIFO-periaate (Last In, First Out) rajoittaa käyttöä
- Soveltuu hyvin, kun sama nimike varastoidaan useammalla lavalla
2.2 Syväkuormalavahylly (Drive-In / Drive-Through)
Syväkuormalavahyllyssä trukki ajaa hyllyn sisälle asettaakseen tai noutaakseen lavan. Lavat lepäävät hyllyn reunakiskoilla.
Drive-In -hylly:
- Yksi sisäänkäynti, LIFO-periaate
- Erittäin tiheä varastointi – käytäviä on vähän
- Soveltuu suurille erille samaa tuotetta (esim. kausivarastointi)
- Trukin on ajettava sisään perälleen, mikä asettaa vaatimuksia ohjaustaidoille ja laitteistolle
Drive-Through -hylly:
- Sisäänajo toisesta päästä, ulosajo toisesta – FIFO mahdollinen
- Tilankäytöltään hieman Drive-In:ä heikompi, mutta parempi tuoterotaatio
2.3 Läpivirtaushylly (Pallet Flow / Gravity Flow)
Läpivirtaushyllyssä lavat liikkuvat rullastoilla tai rullaradoilla painovoiman avulla täyttöpäästä ottopaalle. Järjestelmä takaa automaattisen FIFO-kierron.
- Täyttö tapahtuu hyllyn toiselta puolelta, otto toiselta
- Ihanteellinen elintarvikkeille, lääkkeille ja muille tuotteille, joilla on säilyvyysaika
- Investointikustannus on korkeampi kuin perinteisessä hyllyssä
- Vähentää trukkiliikennettä, koska täyttö- ja ottopuoli ovat eri käytävillä
2.4 Satelliittihylly (Shuttle / Satellite System)
Satelliittijärjestelmässä pienoiskuljetin (satelliitti) liikkuu hyllyssä automaattisesti ja kuljettaa lavoja syvyyssuunnassa. Trukki vie satelliitin hyllyyn ja noutaa sen takaisin.
- Erittäin tiheä varastointi, jopa 6–10 lavaa syvyyssuunnassa
- Puoliautomaattinen tai täysautomaattinen toiminta
- Sopii hyvin kylmävarastoihin, koska ihminen ei tarvitse oleskella kylmässä tilassa pitkään
- FIFO tai LIFO mahdollisia ohjaustavasta riippuen
- Kallis investointi, mutta tehokas tiheissä varastoissa
2.5 Automaattiset korkeavarasto (AS/RS – Automated Storage and Retrieval System)
Täysautomaattisessa korkeavarasto kuormalavat siirretään hyllyyn ja haetaan sieltä automaattisesti nosturivaunujen (stacker crane) avulla tietojärjestelmän ohjaamana.
- Hyllyt voivat olla kymmeniä metrejä korkeita (tyypillisesti 20–45 m)
- Erittäin tehokas tilankäyttö
- Minimoi inhimillisen työn varastoinnissa
- Suuri investointi, soveltuu korkean volyymin varastoihin
- Vaatii luotettavan WMS-järjestelmän (Warehouse Management System)
2.6 Mobiilihylly (Mobile Racking)
Mobiilihyllyssä hyllyrivistöt on asennettu kiskoille, ja ne liikkuvat sivusuunnassa moottoriohjatusti. Käytävä avataan vain tarvittavaan kohtaan.
- Erittäin tiivis varastointi – jopa 50 % tiivistyminen verrattuna kiinteisiin hyllyihin
- Soveltuu erinomaisesti kylmävarastoihin, arkistoihin ja tiloihin, joissa neliöhinta on korkea
- Hitaampaa kuin kiinteät hyllyt, jos useita nimikkeitä tarvitaan samaan aikaan
- Turvallisuusjärjestelmä estää liikkeen, jos käytävässä on henkilö
2.7 Cantilever-hylly (Ulokehylly)
Cantilever-hyllyssä tavara lepää hyllyn sivulta ulottuvilla ulokepalkeilla. Soveltuu pitkille, hankalille tavaroille.
- Käytetään puutavaralle, putkille, profiiliteräksille ja vastaavalle
- Pituussuunnassa ei rajoituksia – tavara voi olla kuinka pitkää tahansa
- Vapaa etuosa helpottaa tavaroiden lastaamista trukeilla
3. Mitoitus ja kantavuus
Kuormitusluokat ja termistö
Hyllyjen kantavuus ilmoitetaan standardin SFS-EN 15512 mukaisesti. Keskeisiä käsitteitä ovat:
- Lavakuorma (UDL – Uniformly Distributed Load): Yhden lavan suurin sallittu paino yhdellä tasolla, tyypillisesti 500–3 000 kg lavaa kohden
- Kenttäkuorma: Koko kentän (yhden palkkiparin välissä olevan osan) yhteenlaskettu sallittu kuorma
- Pylväskuorma: Yhden tolpan suurin sallittu pystykuorma
- Kokonaiskuorma: Koko hyllyrakenteen sallittu kuorma
Mitoitukseen vaikuttavat tekijät
Lavan koko ja paino: Eurolavojen standardi on 1 200 × 800 mm, teollisuuslavojen 1 200 × 1 000 mm. Lavan paino mitataan bruttopainona, joka sisältää itse lavan (noin 25–30 kg) sekä tavaran painon.
Palkkiväli: Eurolavaa varten palkkiväli on yleensä 2 700 mm (jolloin kaksi lavaa vierekkäin). Teollisuuslavoille voidaan tarvita leveämpää väliä.
Hyllyn korkeus: Hyllyn kokonaiskorkeus vaikuttaa tolppien profiiliin. Mitä korkeampi hylly, sitä jäykemmät tolpat tarvitaan. Tyypillisiä korkeuksia ovat 3–12 m, korkeavarasto jopa 40+ m.
Syvyys: Eurolavalle riittää 1 100 mm:n syvyys, mutta käytännössä 1 100–1 200 mm on yleisin.
Tasojen lukumäärä: Jokainen lisätaso lisää tolpan pystykuormaa.
Turvallisuuskerroin
Eurooppalaiset standardit vaativat, että hyllyrakenteessa on riittävä turvallisuuskerroin. Nimelliskantavuuden ei pidä sekoittaa sallittuun käyttökuormaan. Hylly voi kestää koekuormituksessa enemmän kuin sallittu käyttökuorma, mutta ylikuormaaminen on silti kielletty ja vaarallista.
4. Standardit ja turvallisuusmääräykset
Eurooppalaiset standardit
Kuormalavahyllyjen suunnittelua ja käyttöä ohjaa joukko eurooppalaisia standardeja:
- SFS-EN 15512: Teräshyllyt – Kuormalavahyllyt – Laskentaperusteet
- SFS-EN 15620: Teräshyllyt – Kuormalavahyllyt – Toleranssit ja muodonmuutokset
- SFS-EN 15629: Teräshyllyt – Kuormalavahyllyt – Varaston suunnittelu
- SFS-EN 15635: Teräshyllyt – Käyttö ja ylläpito
- SFS-EN 15878: Teräshyllyt – Termistö
Nämä standardit kattavat kaiken suunnittelusta asennukseen ja käyttöön. Ne ovat olennainen osa CE-merkintää, joka vaaditaan EU:n markkinoille tuoduilta hyllyiltä.
Käyttäjän velvollisuudet
Hyllyn käyttäjällä – eli tyypillisesti yrityksen varastonpäälliköllä tai turvallisuusvastaavalla – on lakiin ja standardeihin perustuvia velvollisuuksia:
- Kantavuusmerkinnät: Jokaisessa hyllyssä on oltava selkeästi näkyvä kuormakilpi, josta käy ilmi suurin sallittu kuorma per taso ja per kenttä.
- Tarkastukset: Hylly on tarkastettava asiantuntijan toimesta asennuksen jälkeen sekä säännöllisin väliajoin (SFS-EN 15635 suosittelee vuosittaista asiantuntijatarkastusta ja viikoittaisia käyttäjätarkastuksia).
- Vaurioiden kirjaaminen ja korjaaminen: Vaurioitunut hyllyosa on merkattava, käyttö on kiellettävä tarvittaessa ja korjaus on tehtävä viipymättä.
- Henkilöstön koulutus: Varastohenkilöstö on perehdytettävä hyllyjen turvalliseen käyttöön.
Vaurioriskiluokittelu (RAL)
Saksalaisesta RAL-luokittelusta on tullut eurooppalainen standardi hyllyvaurioiden arviointiin. Luokat ovat:
- Vihreä: Ei merkittävää vauriota, seuraa normaalia tarkastusaikataulua
- Keltainen: Havaittava vaurio, tarkkaile ja arvioi tarve korjaukselle lähiaikoina
- Punainen: Vakava vaurio, osa poistettava käytöstä välittömästi, ei kuormiteta ennen korjausta
5. Trukit ja käytäväleveydet
Trukkiluokat ja niiden vaatimukset
Hyllyn käytäväleveys on yksi kriittisimmistä suunnitteluparametreista, ja se määräytyy pitkälti käytettävän trukin mukaan.
Vastapainotrukki:
- Tarvitsee leveän käytävän: yleensä 3 500–4 500 mm
- Edullinen ja monipuolinen, sopii ulko- ja sisäkäyttöön
- Pystyy nostamaan yleensä 3–12 metrin korkeuteen
Tukijalkatrukki (Reach Truck):
- Kapea käytävä riittää: 2 300–2 800 mm
- Piikki liukuu eteen lavaa hakiessa, jolloin trukki voi pysyä suorassa
- Toimii hyvin sisätiloissa
Kapean käytävän trukki (VNA – Very Narrow Aisle):
- Käytäväleveys vain 1 500–1 800 mm
- Trukki ohjautuu usein lattiakiskon tai induktiojohtimen avulla
- Mahdollistaa erittäin tiheän varaston
- Vaatii usein automaattisen ohjauksen
Pystytrukkitrukki (Order Picker):
- Keräilijä nousee yhdessä piikkien kanssa oikealle tasolle
- Käytetään manuaalisessa keräilyssä
Käytäväleveyden laskenta
Yksinkertaistettu kaava käytäväleveydelle:
Käytäväleveys = Trukin kääntösäde × 2 + Turvamarginaali (tyypillisesti 200–300 mm kummallekin puolelle)
Käytännössä käytäväleveydet suositellaan aina trukkivalmistajan teknisistä tiedoista ja tarkistetaan tarvittaessa simulaation tai käytännön kokeen avulla.
6. Kuormalavahyllyn asennus ja käyttöönotto
Ammattimainen asennus
Kuormalavahylly on rakenne, jonka asennukseen tarvitaan ammattitaito. Asennus on tehtävä valmistajan ohjeiden ja standardin SFS-EN 15512 mukaisesti. Useimmat valmistajat tarjoavat oman asennuspalvelun tai koulutetun asennusverkoston.
Asennuksen tärkeimmät vaiheet:
- Pohjakuvan tarkistus ja merkintä lattiaan
- Ankkuripisteiden poraus ja valinta (lattiabetoni, sen paksuus ja laatu)
- Jalustojen asennus ja vaaitus
- Tolppapaarien pystytys ja kiinnitys
- Vinotukien ja ristikkolevyjen asennus
- Palkkien asennus oikeille korkeuksille
- Loppumittausten tarkistus – pystysuoruus ja käytäväleveydet
- Kuormakilpien kiinnitys
Käyttöönottotarkastus
Ennen kuin hylly otetaan käyttöön ja kuormitetaan, se on tarkastettava. Tarkastuksessa varmistetaan, että rakenne vastaa suunnitelmia ja kaikki osat ovat oikein kiinnitetyt. Moni valmistaja tarjoaa käyttöönottotarkastuksen osana toimitusta.
7. Kuormalavahyllyjen huolto ja tarkastukset
Säännöllinen tarkastusohjelma
SFS-EN 15635 -standardi määrittelee selkeän tarkastusohjelman:
Päivittäinen tarkastus (trukkikuljettaja / varastohenkilöstö):
- Silmämääräinen havainnointi törmäyksistä tai ilmeisistä vaurioista
- Poikkeamien raportointi esimiehelle
Viikoittainen tarkastus (varastonpäällikkö tai nimetty henkilö):
- Järjestelmällinen kierros hyllyistä
- Tolppien, palkkien ja jäykisteiden tarkastus
- Kuormakilpien kunto
Vuosittainen asiantuntijatarkastus:
- Koulutettu hyllyturvallisuusasiantuntija tekee kattavan tarkastuksen
- Vauriot luokitellaan RAL-luokituksen mukaan
- Kirjallinen tarkastusraportti
Yleisimmät vauriot
Tolppien vauriot: Trukin osuma tolppaan on yleisin vauriotyyppi. Jopa pieni taipuma tai lommoutuma voi merkittävästi heikentää kantavuutta. Vaurioitunut tolppa on korvattava, ei oiottava.
Palkkien taipumat: Ylikuorma tai epätasainen kuorma voi aiheuttaa palkkien taipumisen. Sallittu taipuma on yleensä enintään palkkileveys/200.
Lukitusten pettäminen: Palkkien lukitusmekanismit on tarkastettava säännöllisesti. Lukitus, joka ei pidä, voi aiheuttaa palkki putoamaan.
Korroosio: Kylmävarastoissa ja ulkotiloissa kosteus aiheuttaa ruostetta. Maalipinnan vauriot on korjattava viipymättä.
Törmäyssuojat
Törmäyssuojat ovat ehkä tärkeimpiä ennaltaehkäiseviä investointeja. Tolppien tyveen asennettavat terästä tai polyeteeniä olevat suojat ottavat trukin osuman vastaan ja suojaavat kantavaa rakennetta. Niiden uusiminen on edullista verrattuna vaurioituneen tolpan vaihtoon.
8. Materiaalit ja pinnoitteet
Teräslaatu
Suurin osa kuormalavahyllyistä valmistetaan kylmävalssatusta rakenneteräksestä. Yleisimmin käytetyt teräslaadut ovat S235 ja S355. Korkeampaan kantavuuteen pyrkivissä rakenteissa voidaan käyttää lujempaa terästä, jolloin profiileja voidaan keventää.
Pinnoitteet
Kuumapuristussinkitys: Erittäin kestävä, sopii ulko- ja kylmäkäyttöön. Pinnoite menee metallin sisään, ei vain pinnan päälle.
Ruiskumaalaus (polyesterijauhe): Yleisin sisäkäyttöön. Hyvä korroosionkestävyys ja laaja värivalikoima. RAL-värikartan mukaiset värit.
Epoksipinnoite: Parempi kemiallinen kestävyys, soveltuu kemikaalivarastoihin.
Värikoodit käytännössä:
- Oranssit tai keltaiset hyllyt viestivät varovaisuudesta ja ovat helposti havaittavissa
- Siniset hyllyt ovat yleisiä standardivarastoissa
- Punaisia käytetään harvoin hyllykehyksissä (mielletään varoitusvärinä)
9. Kuormalavahyllyn hankintaopas – Miten valita oikea hylly?
Tarveanalyysi ennen hankintaa
Ennen hyllyjen hankkimista on syytä vastata seuraaviin kysymyksiin:
- Mitä varastoidaan? Paino, koko, vaarallisuus, säilyvyys
- Kuinka paljon nimikkeitä? Nimikemäärä ohjaa hyllytyyppiä
- Minkälainen kierto? FIFO vai LIFO?
- Mitä trukkeja käytetään tai on tarkoitus hankkia?
- Mikä on rakennuksen lattiakorkeus ja lattian kantavuus?
- Onko erityisvaatimuksia? Kylmä, paloturvallisuus, kemikaalit
- Mikä on budjetti?
Kokonaiskustannusajattelu (TCO)
Pelkkä hankintahinta ei kerro koko totuutta. Kokonaiskustannuslaskelmassa (Total Cost of Ownership) otetaan huomioon:
- Hankintahinta
- Asennuskustannukset
- Huoltokustannukset
- Poistokustannukset (jos hylly tarvitsee joskus purkaa tai siirtää)
- Mahdolliset tuottavuushyödyt tai -menetykset
Toimittajan valinta
Kuormalavahyllyn toimittajaa valittaessa kannattaa kiinnittää huomiota:
- CE-merkintä ja standardinmukaisuus
- Referenssit ja kokemus vastaavista projekteista
- Huolto- ja varaosapalvelun saatavuus Suomessa
- Tekninen tuki ja suunnittelupalvelut
- Takuuehdot
Kuormalavahyllyjen hankintaan liittyen lisätietoa: Kuormalavahyllyt: Osto-opas.
10. Kuormalavahyllyt ja paloturvallisuus
Hyllyt ja palontorjunta
Korkeat hyllyt voivat hidastaa sprinkleriveden pääsyä tulipalon syntysijalle ja muuttaa palon käyttäytymistä. Palomääräykset ja -ohjeet (kuten SFPE Handbook tai kansalliset rakentamismääräykset) määrittelevät vaatimuksia hyllyvarastojen sprinklereille.
Välikkosprinklerit: Hyllyn sisälle asennettavat sprinklerit varmistavat sammutusaineen pääsyn myös korkeiden hyllyrivistöjen sisäosiin.
Hyllyvälinen etäisyys: Riittävä tila hyllyrivistöjen välillä (paloväylät) mahdollistaa pelastuslaitoksen pääsyn palopaikalle.
Palavat nesteet ja kemikaalit
Jos varastoidaan palavia nesteitä tai vaarallisia kemikaaleja, tarvitaan erityiset turvallisuusmääräykset täyttävät hyllyratkaisut. Metalliset hyllyt ovat palavien aineiden varastoinnissa yleensä parempi vaihtoehto kuin puu tai muovi.
